CAPITULO XVI.-FUENTES REGULADAS Y ESTABILIZADAS

16.4 FUENTE ESTABILIZADA DE TENSION.
El rizado y la resistencia de salida de una fuente no estabilizada (transformador, rectificador  filtro ) resultan ser demasiado grandes para algunas aplicaciones. Se trata de reducirlos mediante una fuente estabilizada que utiliza un diodo zener.

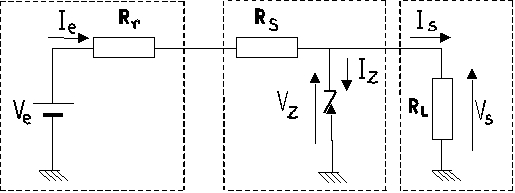

F A. no estabilizada                           estabilizador                             carga
Los datos de salida suelen ser: Se desea calcular el zener y Rs

El margen de variación de la resistencia de carga será:


RLmáx = Vs / Ismín
RLmín = Vs / Ismáx
Elección del zener:
La tensión nominal del zener ha de ser igual a la tensión deseada:
Vz = Vs
Elección de Rs:
Para calcularla deberemos ver primero el circuito equivalente del zener

Diodo ideal

rz


Vz

rz , Iz y Vz son características de cada zener en particular, y son suministradas por el fabricante

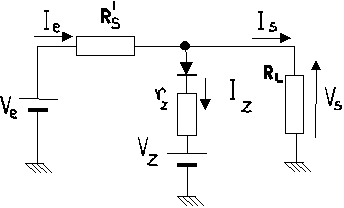

 El circuito resultante es:

en el que R's = Rr + Rs
Resulta:
Vs = Iz rz + Vz
Vs = Is RL
Ve = Ie R's + Vs = (Iz + Is) R's + Vs
De donde operando :

Los valores límites de   que garantizan que el zener trabaja en la zona deseada son :

El valor de R's que se escoja debe cumplir :
R's mín <  R's  < R's máx

Se deberá procurar que el valor comercial de R' escogido esté más cerca de R's máx   que de  R's mín, a fin de evitar que el zener se caliente excesivamente.

Recuérdese que R's = Rr + Rs
