-16.5 FUENTES REGULADAS.

Una fuente regulada de tensión utiliza una realimentación negativa que detecta de un modo instantáneo las variaciones de tensión de salida, actuando como control que las corrige automáticamente.

La regulación puede ser en serie o en paralelo.

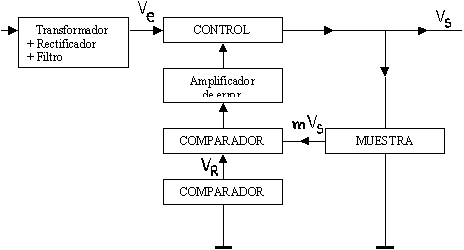

-16.6 REGULACION SERIE

Una fracción de la tensión de salida, m V_s, es comparada con una tensión de referencia V_R.
La diferencia de las dos es amplificada por el amplificador de error y aplicada al control.

• Si V_R = m V_s  => El control no actúa.
• Si V_R < m V_s  => El control debe conducir menos para disminuir la tensión a la salida.
• Si V_R > m V_s  => El control debe conducir más para aumentar la tensión a la salida.
REGULACION SERIE

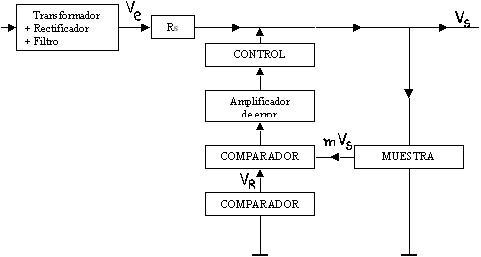

-16.7 REGULACION EN PARALELO

En este montaje, el control trabaja en corriente (en la regulación serie lo hace en tensión), siendo R_S la encargada de producir la caida de tensión necesaria.

El comparador compara una fracción de la tensión de salida, m V_s, con una tensión de referencia, V_R. La diferencia entre estas dos es amplificada por el amplificador de error y aplicada al control.

• Si V_R = m V_s  => El control no actúa.
• Si V_R > m V_s  => El control debe conducir menos, para, al drenar menos corriente por R_S, disminuir la caída de tensión en ésta y aumentar la de salida.
• Si V_R < m V_s  => El control debe conducir más para, al drenar más corriente por R_s, aumentar la caída en ésta y disminuir la salida.
REGULACION EN PARALELO
