16.17 OSCILACIONES EN UNA FUENTE
Puede ocurrir, y de hecho ocurre en multitud de ocasiones, que la realimentación, que en contínua es negativa, se convierta en positiva para alguna frecuencia, generalmente muy alta, dando lugar a que la fuente oscile.

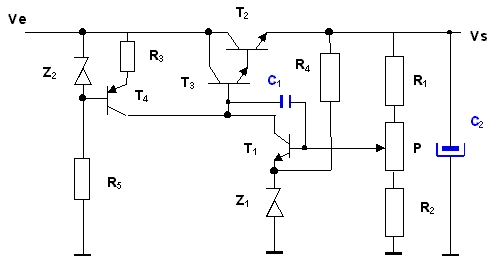

Para evitar esta eventualidad, se conecta en paralelo con la salida un condensador de gran capacidad, (condensador C2 de la figura ) que cortocircuitará las componentes de alta frecuencia debidas a la oscilación.

Otra solución consiste en conectar un condensador (C1) entre el colector y la base del transistor comparador (T1); de este modo queda cortocircuitado para las altas frecuencias, con lo que no hay amplificación. Algunas veces, en que la fuente tiene fuerte tendencia a la oscilación, se utilizan las dos soluciones simultáneamente.
