16.18

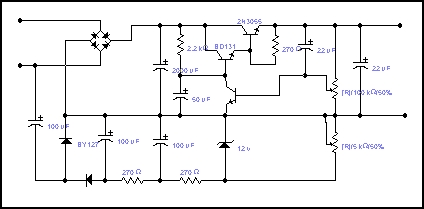

FUENTES VARIABLES HASTA CERO VOLTIOS
Se
ha dicho que la mínima tensión en una fuente regulada en
serie es VR. Cuando se necesita que la fuente suministre tensión
variable, desde un cierto valor máximo hasta cero voltios, es preciso
recurrir a la alimentación simétrica: una tensión
positiva y otra negativa respecto de masa. De este modo si VR es positiva
respecto de su barra de alimentación, y esta, a su vez, es negativa
respecto de masa, puede conseguirse que el emisor del comparador quede
a cero voltios respecto de masa, con lo que, realmente, está comparando
mVs con cero voltios.
Huelga
decir que todo lo que se ha dicho de las fuentes aquí estudiadas,
con negativo a masa, es válido para fuentes con positivo a masa,
sin más que cambiar la polaridad de todos los elementos que la tengan
((transistores, diodos y condensadores electrolíticos).
