FUENTE
DE ALIMENTACIÓN SENCILLA Y ECONOMICA
Háztela
tú mismo

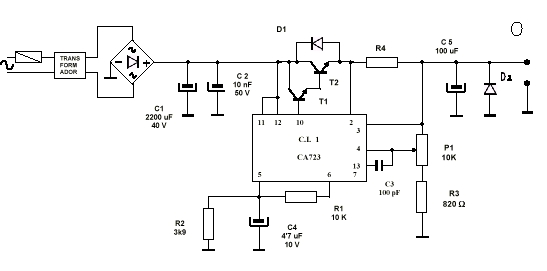

Fuente
de alimentación (cortocircuitable) para prácticas de laboratorio
o para uso personal realizada con el circuito integrado CA723
(regulador monolítico) :
Proporciona
una salida de 2 voltios hasta 24 voltios, y una corriente de hasta 2 Amperios
LISTADO
DE COMPONENTES
CONDENSADORES
C1.......................2200
mF/40V
C2.................
10 nF/50V
C3.................100
pF
C4..........................4,7 mF/10V
C5........................100 mF/50V
RESISTENCIAS
R1................
10 KW
R2................3,9
KW
R3...............820
W
R4...................0,6
W
> 2 watios
P1.................10
KW .
Potenciómetro
TRANSISTORES
T1..................BD
137
T2..................2N3055
(con disipador)
DIODOS
D1...................1N4002
D2...................1N4002
OTROS
Puente
de Diodos (Graetz) > 2 A
TRANSFORMADOR 220V/24V
Placa
circuito impreso
Interruptor
de palanca
Porta
fusible
Fusible
(aproximadamente 500 mA)
Disipador
para el TRT 2N3055
Caja
Si
tienes dificultades:
Disponemos
del circuito impreso y si quieres también de los componentes
para
ello ponte en contacto con el Sr. D. Vicente García
e-mail
: ifent@ifent.org
