CAPITULO VII.-MAGNETISMO

7.8 CORRIENTES INDUCIDAS. LEY DE FARADAY. LEY DE LENZ

Ya se anticipó que, al igual que una corriente crea un campo magnético, un campo magnético puede crear una corriente eléctrica. Esto es una consecuencia del princípio de conservación de la energía:

Un sistema tiende a mantener su energía constante.

Como quiera que el magnetismo no es sino una de las formas en que se manifiesta la energía, resulta que una bobina intenta mantener su flujo magnético (su energía magnética almacenada) constante. Si causas externas lo hacen disminuir, la bobina reaccionará creando una corriente que mantenga el flujo inicial. Si, por el contrario, causas externas lo hacen aumentar, la bobina reaccionará creando una corriente que origine un flujo contrario, a fin de disminuir el flujo y mantenerlo en su valor inicial.

Naturalmente esta situación no se puede mantener, ya que una bobina, por sí sola, no es capaz de generar energía indefinidamente.

Pasado un cierto tiempo, la reacción de la bobina cesará y "aceptará" las condiciones impuestas desde el exterior.

Este comportamiento de las bobinas fué descubierto experimentalmente por Lenz, quien enunció su Ley de la siguiente manera:

Ley de Lenz

"Cuando varía el flujo magnético que atraviesa una bobina, esta reacciona de tal manera que se opone a la causa que produjo la variación"

Es decir, si el flujo aumenta, la bobina lo disminuirá; si disminuye lo aumentará. Para conseguir estos efectos, tendrá que generar corrientes que, a su vez, creen flujo que se oponga a la variación. Se dice que en la bobina ha aparecido una CORRIENTE INDUCIDA, y, por lo tanto, UNA FUERZA ELECTROMOTRIZ INDUCIDA.

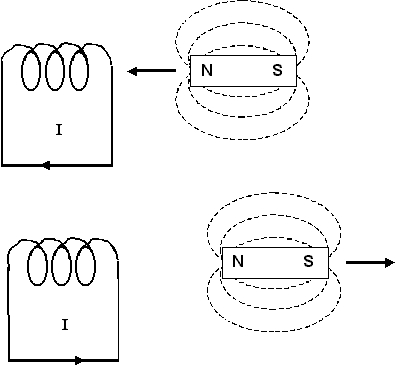

Se verá un ejemplo aclaratorio: Supongamos que la bobina, situada a la izquierda en la figura siguiente, tiene un flujo nulo.Por lo que la corriente I será nula también.

Si le acercamos un imán, parte del flujo de éste atravesará la propia bobina, por lo que el flujo de la bobina pasará de ser nulo a tener un valor.

La bonina reaccionará intentando anular este aumento de flujo y

¿ cómo lo hará ?

Lo hará creando una corriente I en el sentido indicado en la figura, porque de esa manera, esta corriente creará un flujo contrario oponiéndose al aumento impuesto desde el exterior. Una vez transcurrido cierto tiempo, la bobina se ha amoldado a las nuevas condiciones y el flujo que la atraviesa será el que le impone el imán. Al amoldarse dejará de crear la corriente indicada, que pasará de nuevo a ser cero.

Si ahora se aleja el imán, el flujo que estaba ahora atravesando la bobina disminuirá, por lo que la bobina reacionará  creando de nuevo una corriente está vez de signo contrario al anterior, para producir un flujo que se oponga a la disminución.

LEY DE FARADAY.- La Ley de Lenz sólamente habla de la forma en que se comporta la bobina pero no dice nada acerca de la magnitud de la corriente o de la fuerza electromotriz inducida. Faraday llegó a la conclusión que esta (la fuerza electromotriz E) vale:

siendo:

E:    f.e.m. inducida
n:    número de espiras de la bobina
Df: Variación del flujo
Dt:   Tiempo en que se produce la variación de flujo

El signo menos (-) indica que se opone a la causa que lo produjo (Ley de Lenz)

Por ejemplo: Si el flujo que atraviesa una bobina de 5 espiras aumenta de 10 a 11 Webbers en una décima de segundo, la f.e.m. inducida vale:
             11 - 10
E =  5  --------------- = 5 x 10 = 50 V.
                0,1
