CAPITULO VII.-MAGNETISMO

7.9 CORRIENTES DE FOUCAULT. NUCLEOS

Se ha visto que la variación de flujo engendra una corriente, y este efecto se aprovechará para muchas aplicaciones prácticas. Ahora bien, los núcleos ferromagnéticos, aunque no buenos, son conductores eléctricos. En ellos se crearán corrientes inducidas cuando estén sometidos a un flujo variable. Estas corrientes son llamadas CORRIENTES DE FOUCAULT. En general, estas corrientes son indeseables, puesto que calentarán el núcleo y aparecerá una pérdida de potencia en forma de calor: PERDIDAS POR CORRIENTES DE FOUCAULT.

En las máquinas eléctricas se procura evitar al máximo la circulación de estas corrientes, cortando el camino eléctrico por medio de núcleos especiales:

NUCLEOS DE CHAPA.- Para frecuencias bajas se utilizan los núcleos de chapa. Estos consisten en una serie de chapas de material ferromagnético de pequeño grosor apiladas, recubiertas cada una de ellas de barniz aislante. Las chapas permiten el paso del flujo magnético, pero no el de las corrientes de Foucault, ya que estas son perpendiculares a aquél.

NUCLEOS DE FERRRITA.- Para frecuencias altas es insuficiente el aislamiento que se consigue con los núcleos de chapa y se recurre a unos materiales especiales denominados ferritas; estos están formados por gránulos de material ferromagnético separados por un cemento cerámico.

NUCLEOS DE AIRE.- Para frecuencias muy altas se recurre a dejar la bobina sin núcleo ferromagnético, y se dice que tiene núcleo de aire. Como éste es un buen aislante eléctrico, la pérdida por corrientes de Foucault en este tipo de bobinas es práctcamente nula.

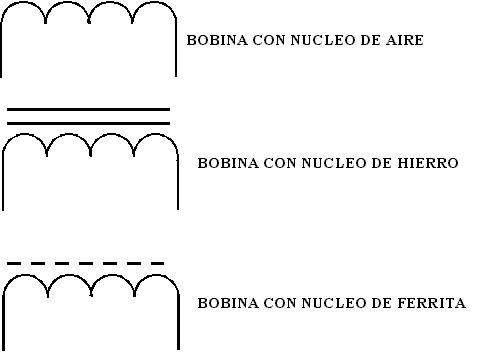

Los símbolos de estos tres tipos de bobinas son:

No siempre son indeseables las corrientes de Foucault. Algunas veces se aprovecha su efecto calorífico para aplicaciones industriales o domésticas. Tal es el caso de la fusión del platino (infusible a la llama) o de los hornos microondas.
