CAPITULO VIII (ELECTRICIDAD PARA ELECTRONICOS)
CORRIENTE ALTERNA
8.5 VALOR MEDIO Y VALOR EFICAZ
VALOR
MEDIO
Se
llama valor medio de una tensión (o corriente) alterna a
la media aritmética de todos los valores instantáneios
de tensión ( o corriente), medidos en un cierto intervalo de tiempo.

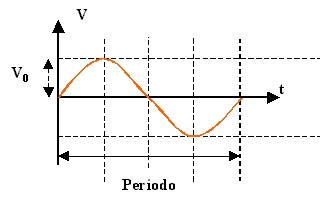

En
una corriente alterna sinusoidal, el valor medio durante un período
es nulo: en efecto, los valores positivos se compensan con los negativos. Vm
= 0

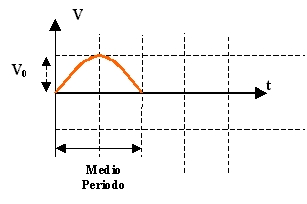

En
cambio, durante medio periodo, el valor medio es
siendo
V0 el valor máximo.
VALOR
EFICAZ
Se
llama valor eficaz de una corriente alterna, al valor que tendría
una corriente continua que produjera la misma potencia que dicha
corriente alterna, al aplicarla sobre una misma resistencia.
Es
decir, se conoce el valor máximo de una corriente alterna (I0).
Se
aplica ésta sobre una cierta resistencia y se mide la potencia producida
sobre ella.
A
continuación, se busca un valor de corriente continua que produzca
la misma potencia sobre esa misma resistencia. A este último valor,
se le llama valor eficaz de la primera corriente (la alterna).
Para
una señal sinusoidal, el valor eficaz de la tensión es:
y del mismo modo para la corriente
la potencia eficaz resultará
ser:
Es decir que es la mitad de
la potencia máxima (o potencia de pico)
La tensión o la potencia
eficaz, se nombran muchas veces por las letras RMS.
O sea, el decir 10 VRMS
ó 15 WRMS sifnificarán 10 voltios eficaces ó 15 watios
eficaces, respectivamente.
|
