SEMICONDUCTOR
TIPO N
Si
en una red cristalina de silicio (átomos de silicio enlazados entre sí) ....

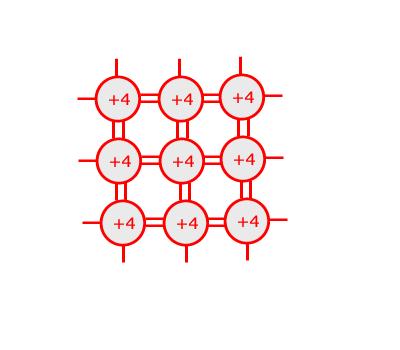

Enlace
covalente de átomos de germanio, obsérvese que cada átomo
comparte cada uno
de sus electrones con otros cuatro átomos
....
sustituimos uno de sus átomos (que como sabemos tiene 4 electrones en su capa
exterior) por un átomo de otro elemento que contenga cinco electrones en su
capa exterior, resulta que cuatro de esos electrones sirven para enlazarse con
el resto de los átomos de la red y el quinto queda libre.

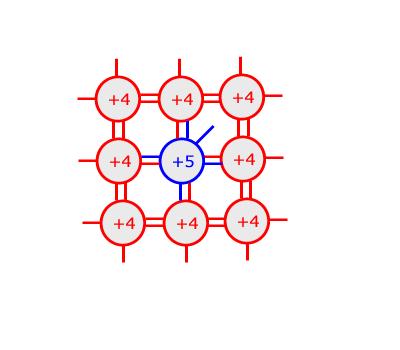

Semiconductor dopado tipo N
A
esta red de silicio "dopado" con esta clase de impurezas se le
denomina "Silicio tipo N"
En
esta situación hay mayor número de electrones que de huecos. Por ello a estos
últimos se les denomina "portadores minoritarios" y "portadores
mayoritarios" a los electrones
Las
Impurezas tipo N más utilizadas en el proceso de dopado son el arsénico, el
antimonio y el fósforo
Está
claro que si a un semiconductor dopado se le aplica tensión en sus bornas, las
posibilidades de que aparezca una corriente en el circuito son mayores a las del
caso de la aplicación de la misma tensión sobre un semiconductor intrínseco o
puro.
